코팅기술
01
- Antireflection Coating
-
- Average Reflectance of 0.5% @ 420nm~680nm
- AR Coating Reflectance of 0.01% @ 1064nm, 1550nm
- AR Coating Reflectance of 0.25% @ 193nm, 248nm, 308nm
02
- Dichroic Mirror
-
- Reflection of 99.96% @ 1064nm
- Reflection of 99.5% @ 248nm, 308nm, 355nm, 532nm, 633nm
03
- Dichroic Filter
-
- Long Pass Filter Type Dichroic Filter
- Short Pass Filter Type Dichroic Filter
- Band Pass Filter Type Dichroic Filter
04
- Band Pass Filter
-
- Narrow Band Pass Filter with a half value of 7nm(365nm)
- Visible wide Band pass Filter
- Near infrared wide Band Pass Filter
05
- Infrared Antireflection
-
- Average Reflectance of 0.5% @ 3um~5um
- Average Reflectance of 1.0% @ 8um~12um
06
- Beam Splitter
-
- Reflects 70% and Transmits 30% ±3% AOI 45 @ VIS Plate & Qube Types
- Reflects 30% and Transmits 70% ±3% AOI 45 @ VIS Plate & Qube Types
- Reflects 50% and Transmits 50% ±3% AOI 45 @ VIS Plate & Qube Types
- Reflects Avg 80% AOI 45 @ 550~900nm &Transmits Avg 90% AOI 45 @ 3.6~4.9um QubeTypes
07
- ND Filter
-
- Transmittance in the visible light range of 10%, 30%. or 90%
08
- ND Metal Film Coating
-
- Gold Mirrors have 96% @ 500-800nm Reflectivity
- Silver Mirrors have 98% @ 500-800nm Reflectivity
- AL Coating. eflectivity of about 85% in visible light and about 90% in infrared regions
01

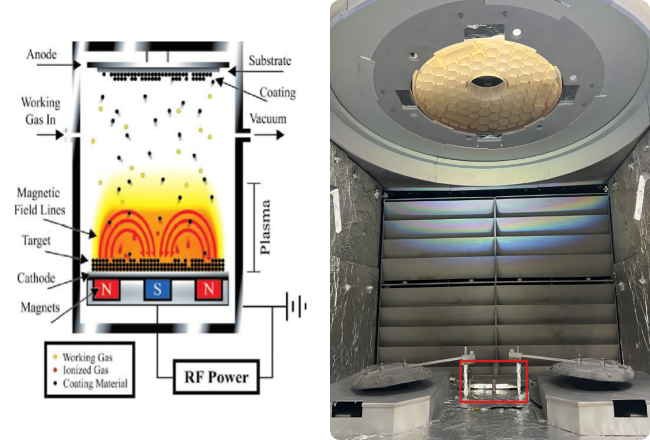

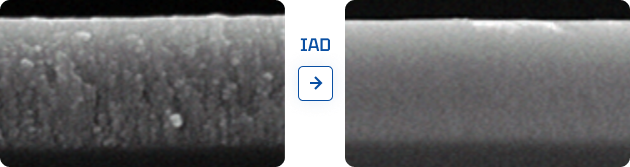

코팅막 밀도 강화 기술 – IAD (RF Source)를 통해 코팅막 강화 조건 수립
- 미러 코팅, ELA 대형 광부품 및 HIGH POWER 레이저 적용 제품의 코팅에 적용
02

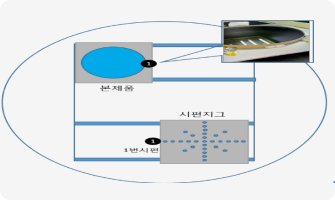

Uniformity 확보 기술 - 시편 및 마스크를 이용한 대형제품의 Uniformity 한 코팅 구현 후

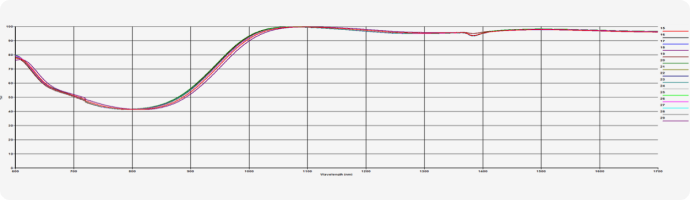

25개의 시편과 제품 위치의 대칭 및 Uniformity 분광 측정 데이터
- 500m 이상 대형 윈도우 및 미러 제품에 적용
03
특수소재 코팅기술 - Ge 소재를 대체할 수 있는 IRG (칼코게나이드) 코팅기술 확보

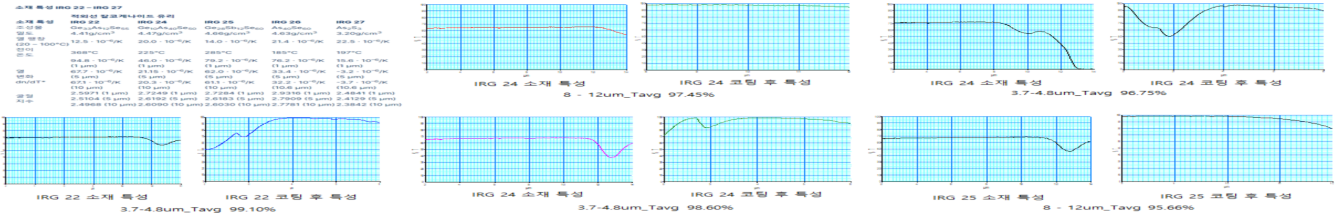

IRG 소재 분광 특성 및 코팅 후 3~5um 분광 특성 그래프
- IR광학계 中 Ge 대체용으로 SWIR, MWIR, LWIR 광학계에 적용
04
링자이로스코프에 필요한 250ppm (0.025%) 이내의 저흡수, 저산란, 고반사 (최대 99.99%) 이상의 코팅 기술보유
링자이로스코프의 투과율 및 저산란 측정값
| 투과율(S-파) | 목표치 (ppm) | 코팅 후 (ppm) | 어닐링 후 (ppm) | 결과 | ||
|---|---|---|---|---|---|---|
| 평면경 1 | 150 ~ 250 | 221 | 172 | 4.50 | ||
| 평면경 2 | 214 | 172 | ||||
