측정 및 분석 검사기술
01

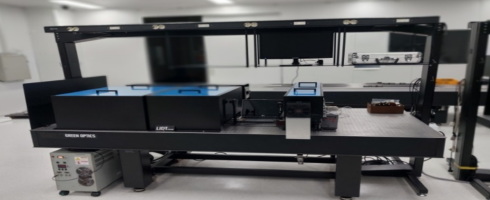

LIDT (Laser-Induced Damage Threshold)
- 레이저 손상 임계값을 측정 할 수 있는 LIDT 장비 보유
- 최대 에너지 수준을 LIDT를 통해 측정 지표로 사용 가능
- 특장점 : 국내 LIDT 평가기관이 없고 해외에 의존하여 납기 지연 및 생산성 저하로 자체 장비 개발
- ISO 21254-1,2,3,4 규격 기준으로 제작
Nd-YAG 1064 nm Laser(Pulse)
| Nd-YAG 1064 nm Laser(Pulse) | |
|---|---|
| Wavelength | 1064/532/355/266 nm |
| Pulse width | 4-7 nm |
| Frequency | 1,10 Hz |
| Beam dia | 7~9 mm |
| Max. LIDT | 1064 nm (300 J/㎠) |
| 532 nm (100 J/㎠) | |
| 355 nm (35 J/㎠) | |

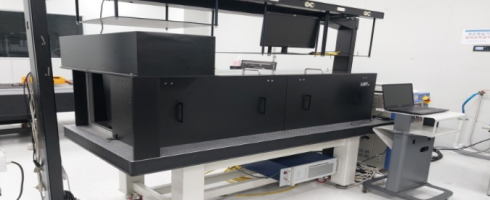

Fiber 1070 nm Laser(CW)
| IPG Laser(CW) | |
|---|---|
| Wavelength | 1070 nm |
| Max. Average Power | 1000 W |
| Output fiber core dia. | 100 um |
| Cooling | Water system |
| Max. LIDT (Power density) |
400 kW/㎠ |

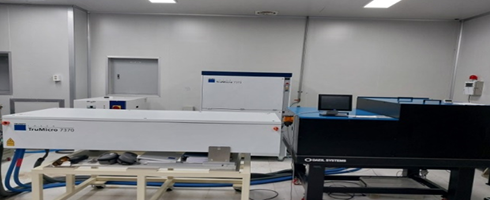

Yb-YAG 343 nm Laser(pulse)
| Trumpf Laser(pulse) | |
|---|---|
| Wavelength | 343 nm |
| Average power | 180 W (Max.18 mJ) |
| Pulse duration | 15~20 ns |
| Repetition rate | 10 kHz |
| Pulse diameter | 8 mm |
| Application | LIDT, NLO |
| Max. LIDT (Peak power density) |
500 MW/㎠ |
02

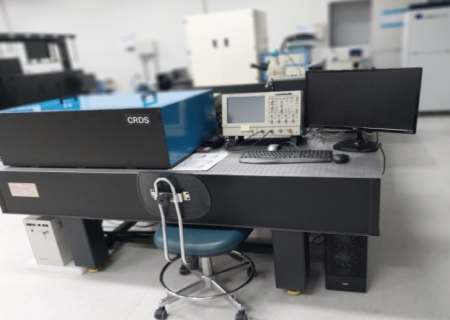

CRDS (Cavity Ring Down Spectroscope)
- 레이저 대공무기 사업의 주요 고반사율 측정을 위해 제작
- 532 nm / 1064 nm 99.85%이상의 고반사율 전용 측정 장비
| 반사율 정밀도 | 10-6 order |
|---|---|
| 측정 파장 | 1064 nm, 532 nm |
| 입사각(AOI) | 0˚ – 80˚ |
| 측정 샘플 크기 | Ø 25 mm , Ø 20 mm |
| High sensitive APD for signal detection | |

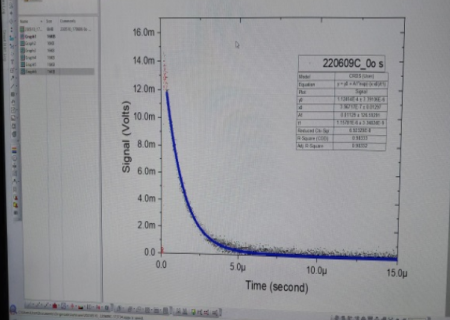

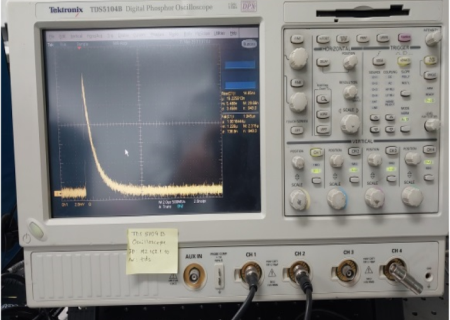

| Digitized oscilloscope and Origin software | |
- 정밀 측정을 위해 10분 동안 조사 DATA를 평균시킴 (6000 shots)
- Waveplate (λ/2, λ/4) : 입사빔의 편광 방향을 p, s, circle 제어가능
- Sample 정밀 정렬을 위한 Probe beam LD와 CCD 카메라 시스템
03
위성용 대형 반사경 측정 기술
- 위성 관측용 대형 반사경 Ø 1200mm급 광학계 측정을 위한 측정 타워 보유
- 측정 타워를 이용해 렌즈의 곡률, 표면 조도, 렌즈 중심 오차 등 다양한 항목 측정 및 검증 가능
- 곡률 2000R 이상인 제품에 대해 대기의 난류와 지반의 떨림까지 고려한 렌즈의 성능 평가 및 정밀 측정 검사 기술 보유

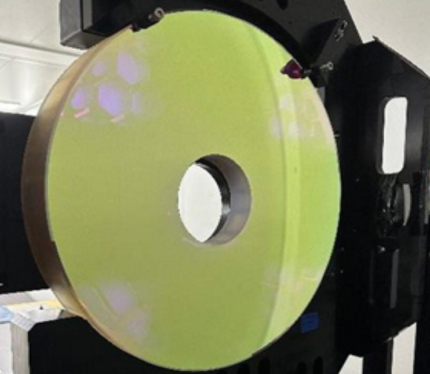

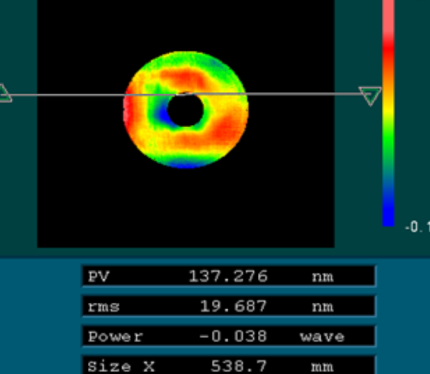

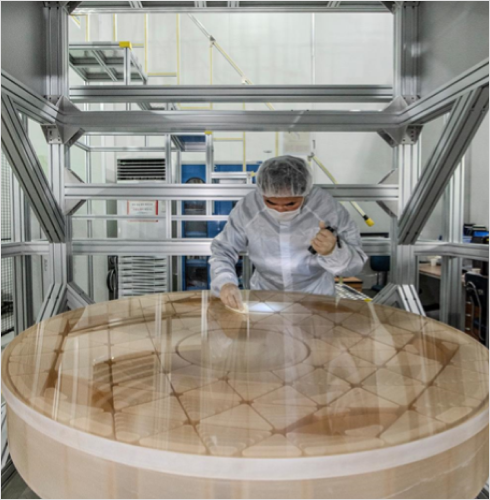

대형 반사경 제작 및 측정 (rms 20 nm)
04

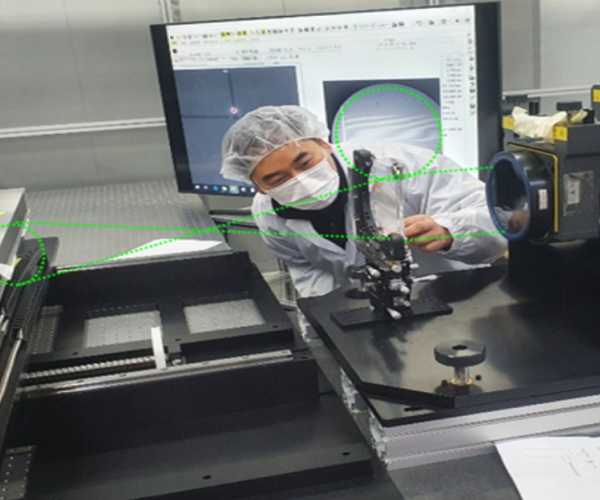

Stitching 기술

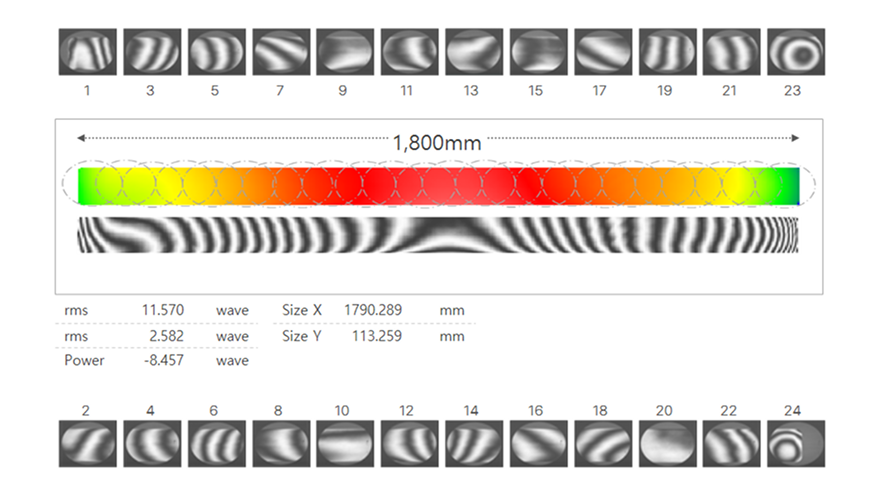

- 500mm급에 이상 장축 방향의 긴 제품에 대한 전면적인 데이터 값을 확인할 수 있는 측정 기술 보유
- 위치별 환경적 요인에 의한 파면 및 Tilt 변화량에 따른 데이터의 변화량을 검출하고 불균일도 데이터 제공
