우주산업용 제품
01
통신, 지구환경, 군사목적, 우주환경 관측 등 초소형 위성 연구와 다양한 임무 수행을 위한 지상용 망원경 개발 및 우주용 광학계 경량화 및 소형화 기술 개발에 대한 상업화는 지속해서 확장될 것으로 예상

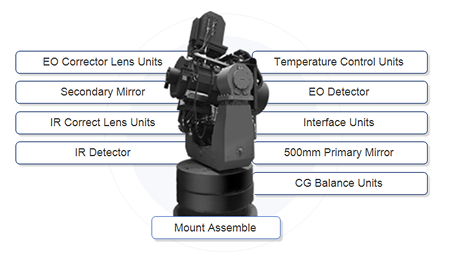

- Ø500 mm 망원경
- 광각 2.0° × 2.0°로 15등급 이하의 우주 공간에 존재하는 물체를 탐지하는 세계 최초의 EO 영역과 IR 영역(적외선)을 선택적으로 관측할 수 있는 Newtonian 방식 망원경입니다.

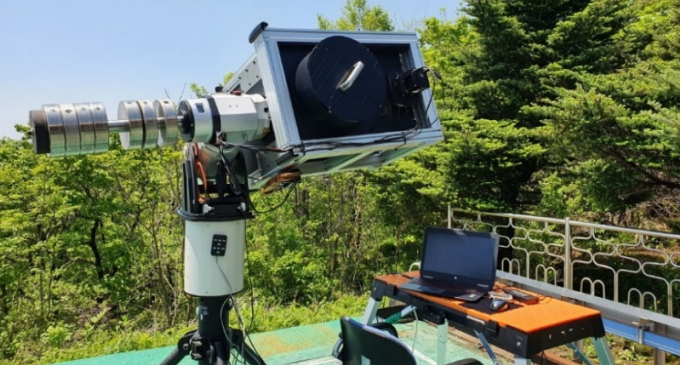

- 지상 망원경

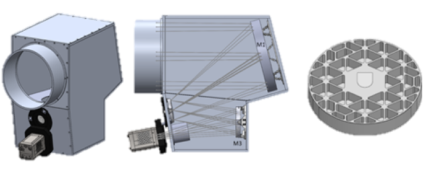

- 경량화 작업으로 더 가벼워진 지상 관측용 망원경 회전속도를 빠르게 만들어 영상 획득이 용이하기 때문에 경량화 기술이 보편화 되고 있습니다.

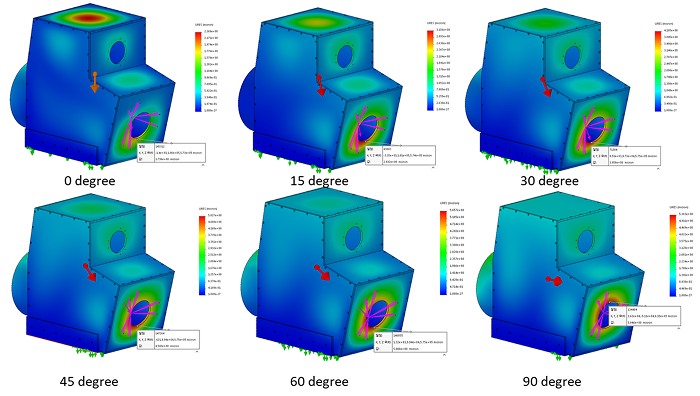

Mechanical Structure

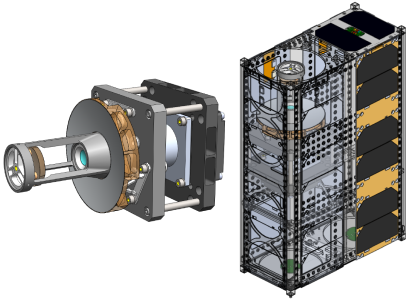

- 인공 위성용 카메라
- 위성시장의 규모가 급증하면서, 광학계의 경량화 기술이 중요해지고 경량화된 반사경은 인공위성 광학 탑재체로 활용되어, 지상 또는 우주관측에 대한 다양한 임무를 수행하고 있습니다.
02
Ø1600mm 망원경 주/부 반사경 제작
Unpacking
M1, Non Coating
Install Jig
Rotation
Loading To Sputter
Sputtering
Finished Mirror
Unloading
Packing
Primary Mirror, Zerodur
- Aperture Ø 1600mm(Concave Parabolic)

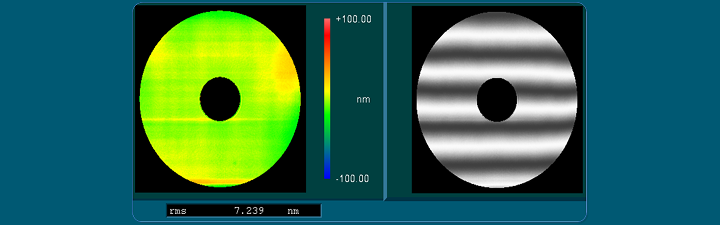

- Surface Errors rms < 7.5nm
- Coating Protected Silver, %R > 98%
- Waveband Visible & MWIR
03
비축 자유곡면 삼 반사경을 이용한 우주관측용 망원경 개발
Parameter
Measurement
- Aperture Diameter 300 mm
- Focal Length 1200 mm
- Focal Ratio 4
- Field of View 1.07°(H) x 1.07°(V)

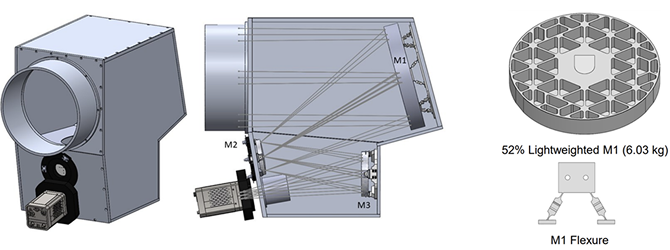

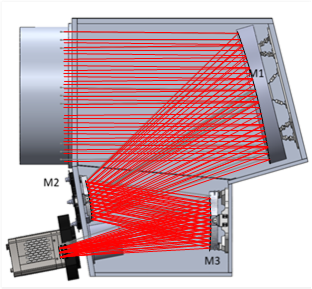

LAF-TMS (Linear-Astigmatism-Free Three-Mirror System)
- 한국천문연구원과 협업하여 진행한 망원경 개발
- 천문연구원과 그린광학에서 광기계 설계 및 분석부터 조립/정렬까지 진행
- LAF-TMS(Linear-Astigmatism-Free Three-Mirror-System)설계가 적용된 첫 망원경 사례
- 주 반사경 : Ø 385 mm / 부 반사경 : Ø 123 mm / 삼 반사경 : Ø 156 mm
- 전체 Field에서 RMS < 120 nm 및 2 pixel 이내로 정렬
04

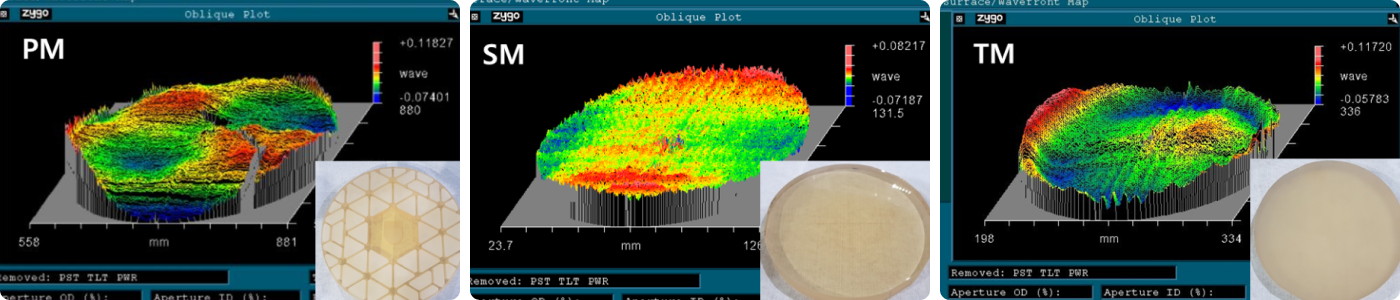

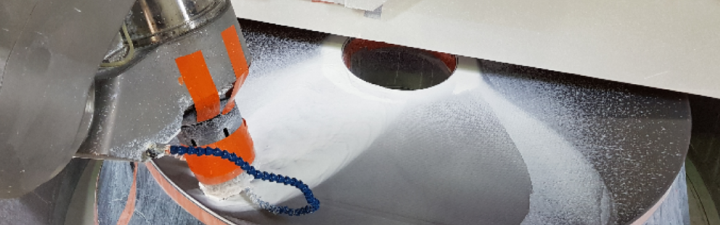

연마 및 측정 결과
| Req. | PM | SM | TM | |
|---|---|---|---|---|
| PV | 135 | 121.7 | 97.5 | 110.8 |
| RMS | 20 | 14 | 6.3 | 15 |
05

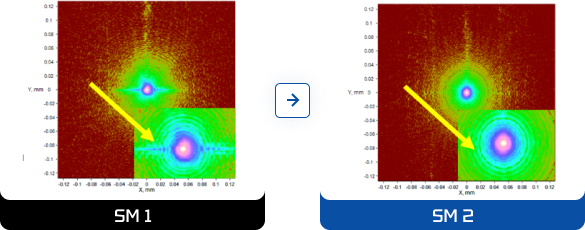

MSF analysis (LSB 관측에 핵심적인 역할을 하는 Mid-Spatial frequency 영향 분석)
PSF simulation

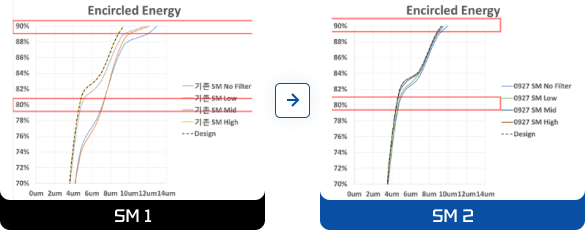

EE simulation
06

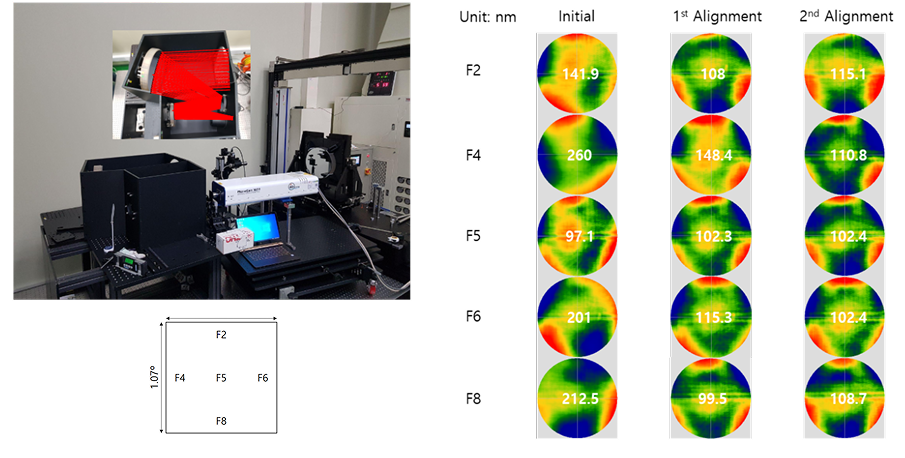

조립 정렬 및 결과 (전체 FOV 1.07º x 1.07º 에서 균등하게 정렬)
06

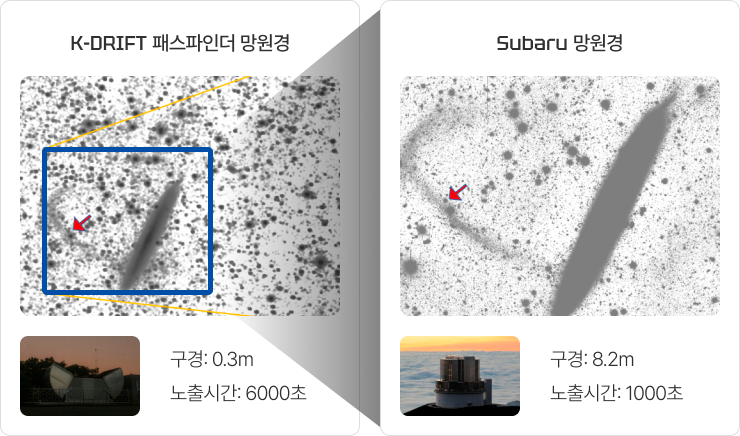

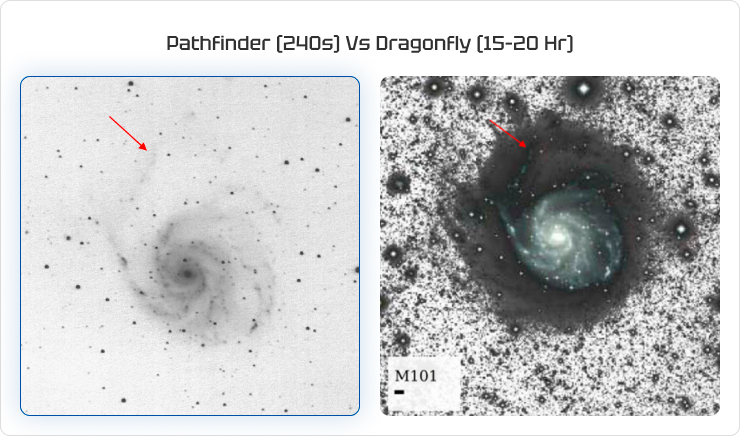

관측 결과 : NGC 5907 (Subaru 망원경과 비교) / M101 (Dragonfly 망원경과 비교)
- Ngc 5907 천체 관측 결과 구경 300 mm 급으로 LSB(> 28 mag/acsec2) 천체 관측 가능성 확인
- 구경 8.2 m의 Subaru 망원경과 동일한 어두운 밝기 관측 성공
