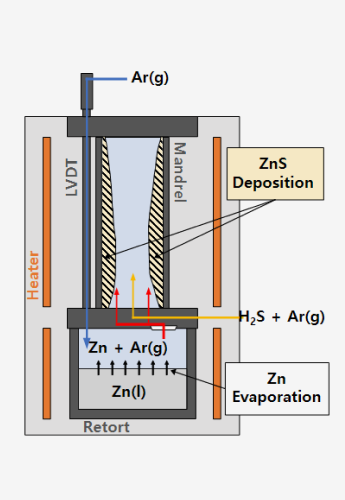

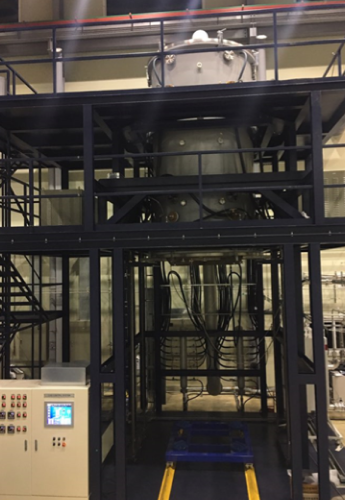

화학기상증착 (CVD)

Zn (g) + H₂S (g) → ZnS (s) + H₂ (g)

Zn (g) 기체 상태의 아연 ( Zn(s)→Zn(g) 가열 )
H₂S (g) 황 공급원 ( H₂S(g)→S(g) + H₂(g) 가열 )
ZnS (s) 고체 박막으로 증착됨
H₂ (g) 부산물로 방출됨

CVD ZnS 의 장점

CVD 공정으로 제작된 ZnS 박막은 높은 투과율과 우수한 광학적 특성, 그리고 뛰어난 기계적 강도를 갖추고 있어,
적외선(IR) 센서의 돔(dome)이나 윈도우 같은 광학 부품에 이상적인 소재로 활용됩니다.
특히, CVD 방식은 복잡한 형상의 구조물에도 균일하고 밀착력 있는 ZnS 박막을 형성할 수 있어,
고성능 군사 광학 장비에 요구되는 정밀성과 내구성을 동시에 만족시킬 수 있습니다.

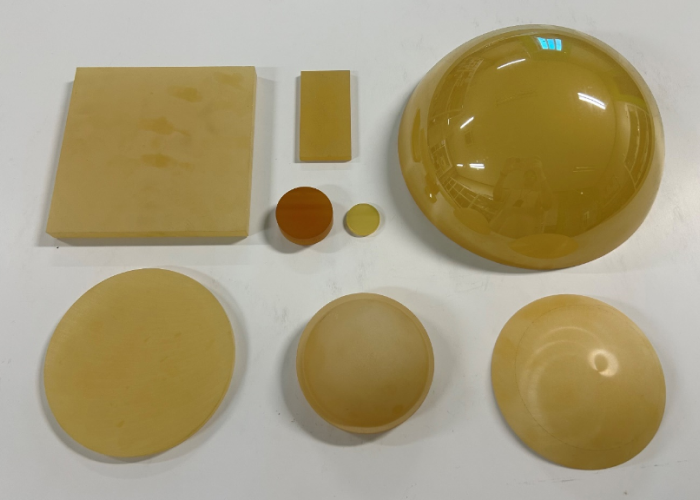

STD-ZnS

CVD 공정을 이용하여 제작
LWIR 대역(8~12 ㎛) 최대 70 % 투과율
HK 200 kgf/mm² 이상의 Knoop Hardness(경도 )

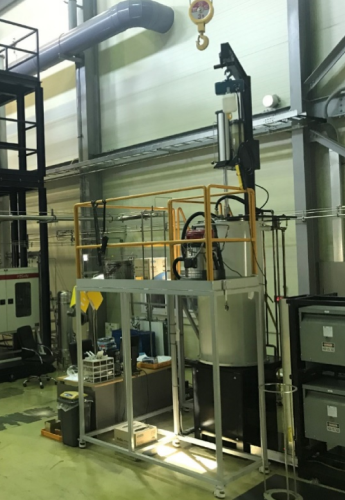

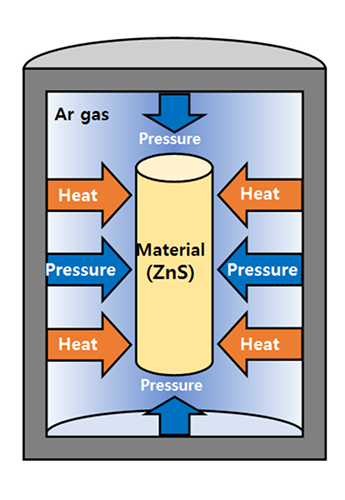

HIP (Hot Isostatic Pressing, 고온 등압 프레스) 방법

고온 고압의 등방향 가스를 이용해 ZnS의 기공을 제거하고 결정성을 향상시켜, 기계적 강도와 광학 투명도를 크게 향상시키는 공정입니다.
CVD로 증착된 ZnS는 이 HIP 공정을 거쳐 다결정 형태의 고투명 멀티스펙트럴 ZnS(MS-ZnS)로 변환되며,
이로 인해 가시광선부터 적외선 영역까지 넓은 파장 범위의 투과 특성을 갖게 됩니다.
이러한 특성 덕분에 MS-ZnS는 적외선(IR) 센서의 윈도우나 돔 소재로 매우 적합합니다.

CVD ZnS 의 장점

고온/고압을 이용하여 투과율 향상
STD-ZnS를 MS-ZnS로 제작
넓은 파장대역(가시광-원적외선)에서 투과율 향상

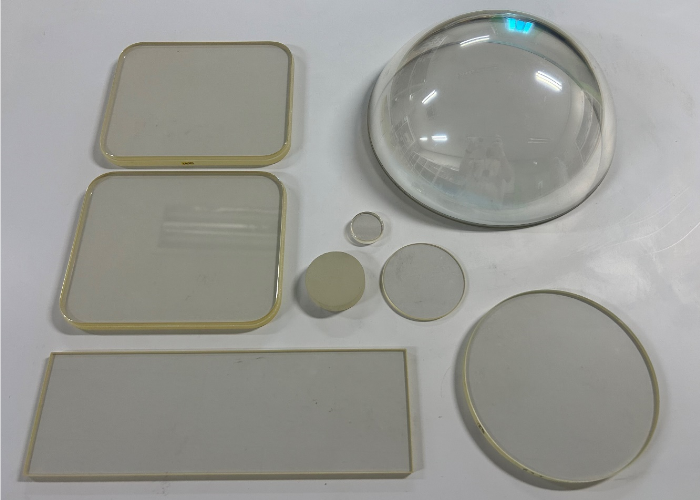

MS(Multispectral)-ZnS

MS-ZnS는 광범위한 파장 투과성과 우수한 내구성을 동시에 갖춘
고성능 광학 소재입니다.

HIP 처리 공정을 거처 제작
넓은 파장대역(0.4-12 ㎛)에서 70% 투과율
HK 150 Kgf/mm² Knoop Hardness(경도)

소재연구소

EBSD 및 WD-XRF 비교 분석

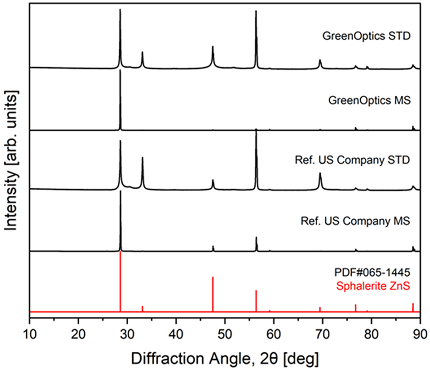

XRD 비교 분석

ZnS 소재분야의 선진사(RAFAEL-이스라엘, Raytheon-미국 등)는 소재분야 업계경력 30년 이상의 선진 기업입니다.
그린광학은 ZnS 2014년 부터 소재개발을 진행 하여 선진사와 동일 수준 이상의 소재를 생산 및 납품하고 있습니다.
Bulk CVD-ZnS 소재의 합성 기술은 국내 유일합니다. 생산능력 (현재 년간 50억원 수준 → 2025년 말 년간 100억원 수준의 생산력)
